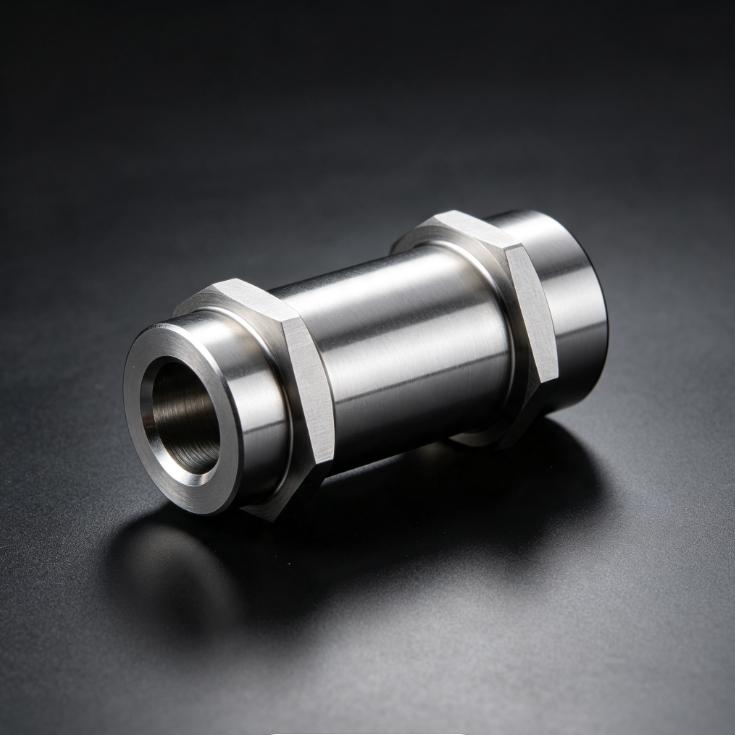

תותבי כתף CNC מותאמים אישית הם רכיבים גליליים-בדיוק, הכוללים כתף משולבת הפועלת כמעצור מכני חיובי. הכתף המדויקת -ממקמת במדויק את הרכיב בתוך בית, שומרת על מרווח קבוע בין חלקים מתאימים ומונעת תזוזה צירית במהלך הפעולה. מידות מותאמות אישית, חוטים מטריים או אימפריאליים, חריצי שמירה, חורים צולבים וטיפולי משטח מקומיים מיוצרים ישירות לשרטוטים הנדסיים של הלקוח.

יישומים על פני תעשיות מפתח

01/

מכלולי רכב
מספק מיקום צירי שניתן לחזור עליו ויציבות ממדית עבור זרועות בקרה, חיבורי העברה, צירים ונקודות הרכבה של המנוע.

02/

אוטומציה ורובוטיקה תעשייתית
מתפקד כשרוולי איתור מדויקים ותותבים מובילים כדי להבטיח יישור עקבי במתקני אוטומציה גבוהים-.

03/

ציוד רפואי ומעבדה
מספק הדרכה חלקה ומרווחים מדויקים במכשירי אבחון, מיטות כירורגיות ומכשירי טיפול אוטומטיים.

04/

אלקטרוניקה וחומרה
משמש כרכיבי מרווח לא-מוליכים, מבודדים או-נמוכים במרווחים בתוך מארזי מכשירים קומפקטיים.

05/

מכונות כבדות
פועל כשרוולי ציר עמידים וממשקי עומס- שנועדו לספוג כוחות גזירה בחיבורי פינים מבניים.

מפרט טכני

פָּרָמֶטֶר	טווח מפרט	הערות יישום
קוטר פנימי	2.0 מ"מ עד 150.0 מ"מ	גודל להזזה הדוקה או לחיצה
קוטר חיצוני	5.0 מ"מ עד 200.0 מ"מ	סיבוב דיוק ליישור דיור
קוטר כתף	8.0 מ"מ עד 250.0 מ"מ	גודל מותאם אישית כדי להתאים לאזורי עומס דחף
עובי כתף	1.0 מ"מ עד 50.0 מ"מ	תוכנן לעמוד במגבלות כוח צירי
אורך כולל	עד 300.0 מ"מ	מיוצר לפי מפרט שרטוט
סובלנות לעיבוד שבבי	עד ±0.005 מ"מ	מאומת באמצעות מדדי אוויר וערכות מיקרומטר
חספוס פני השטח	Ra 0.4 עד Ra 3.2	חספוס משטח נמוך מפחית בלאי על פירים

אפשרויות בחירת חומרים

סגסוגות אלומיניום (6061-T6, 7075-T6):אפשרות קלת משקל המציעה יכולת עיבוד גבוהה, מוליכות תרמית מעולה ועמידות טובה בפני קורוזיה.

נירוסטה (303, 304, 316, 17-4PH):נבחר עבור דרישות חוזק- גבוהות, עמידות כימית וסביבות מזון או רפואיות.

פחמן וסגסוגת פלדה (1215, 12L14, 4140):חומר-חסכוני עבור יישומים מבניים הדורשים חוזק מתיחה גבוה ועמידות בפני עייפות.

סגסוגות נחושת ופליז (C36000, C93200 ברונזה):מספק חיכוך נמוך, תכונות -שימון עצמי טבעי ומוליכות חשמלית.

פלסטיקה הנדסית (POM Delrin, PTFE, PEEK):מספק ביצועים קלים, בידוד חשמלי, חיכוך נמוך ואינרציה כימית.

שינויי עיצוב וגיאומטריה

גיאומטריית כתף בודדת

התצורה הסטנדרטית למיקום צירי, ישיבה בדחף או עצירות דיור בסיסיות.

תצורת כתף מדורגת

כולל קטרים קונצנטריים מרובים על הכתף כדי לאתר רכיבים מקוננים בו זמנית.

תכונות פתיל

חוטים פנימיים או חיצוניים המשולבים ישירות בגוף התותב מאפשרים לחלק לתפקד כאטב מושחל.

שילוב גרוב

חריצי טבעת שמירה חיצוניים או תעלות חלוקת שומן פנימיות הוספו בהתאם לדרישות השרטוט.

יכולות מפנה ודיוק עיבוד

משטחים גליליים ראשוניים מופעלים במרכזי סיבוב CNC המצוידים בכלי עבודה חי. עיבוד משני-כולל קידוח- חורים צולבים, כרסום מפתחות, שחיקה שטוחה ורידיפת חוטים-מסתיים בהגדרות מאוחדות.

קשרים גיאומטריים קריטיים, כגון ריכוזיות-ל--OD, ריבוע הכתף וניצב הפנים, מנוטרים לאורך כל מחזור הייצור.

פתרונות גימור משטחים

אילגון (סוג II / סוג III קשיח):

משפר עמידות בפני קורוזיה וקשיות פני השטח עבור סגסוגות אלומיניום.

ציפוי ניקל ללא אלקטרו:

מספק עובי ציפוי אחיד על פני קדחים פנימיים ופנים כתפיים מורכבות.

תחמוצת שחורה:

מספק הגנה בסיסית מפני קורוזיה ומשטח שחור-לא רפלקטיבי עם שינוי ממדי אפס.

פסיביות:

מסיר ברזל חופשי ממשטחי נירוסטה כדי למקסם את העמידות בפני קורוזיה טבעית.

ציפוי אבץ (שקוף, צהוב, שחור):

ציפוי הקרבה חסכוני לרכיבי פלדת פחמן.

תהליכי בקרת איכות

בדיקת מאמר ראשון
בדיקת פריסה ממדית מלאה מול השרטוט ההנדסי לפני אישור ייצור המוני.

ב-ניטור תהליכים
ממדי קידוח מפתח, OD וכתף נמדדים במרווחי עיבוד מתוכננים באמצעות כלים מכוילים.

אימות CMM סופי
מכונות מדידת קואורדינטות ומקרני פרופיל אופטי מאמתות סובלנות גיאומטריות מורכבות ותקיעת כתף לפני המשלוח.

אישור חומר
דוחות בדיקה של טחנת חומרי גלם ואישורי הרכב כימיים מתועדים לעקיבות מלאה.

יתרונות הנדסיים מרכזיים

עצירה מכנית חיובית:

הכתף המעובדת מספקת מישור ייחוס מדויק, מפשטת את ההרכבה הידנית והאוטומטית.

פונקציונליות משולבת:

משלב מיסב שרוול ומכונת כביסה לרכיב אחד, מקצר את זמן ההרכבה.

יישור קונצנטרי:

ריכוזיות מבוקרת בין הקדח הפנימי והקוטר החיצוני מונעת כריכת פיר ובלאי לא אחיד.

שיעורי התאמה אישית:

המידות מותאמות להשגת מרווח מדויק, מעבר או התאמת לחיצה עבור עיצובי דיור ספציפיים.

מידע דרוש להצעת מחיר

כדי לחשב מחזורי עיבוד ולספק הצעת מחיר טכנית מיידית, נא לשלוח:

• ציור הנדסי דו-ממדי (PDF) וקובץ CAD תלת-ממדי (STEP, IGES או X_T)
• דרגת חומר ותנאי טיפול בחום ספציפי
• סובלנות קריטית ודרישות חספוס פני השטח
• מפרט ציפוי פני השטח
• כמות הזמנה ראשונית ושימוש שנתי צפוי
• דרישות בדיקה או תיעוד איכות מיוחדים

שאלות נפוצות

ש: מה תפקידה של הכתף על תותב כתף CNC?

ת: הכתף פועלת כעצירה משולבת המונעת תנועה צירית, ממקמת את התותב בצורה מדויקת אל מול פני הבית ותומכת בעומסי דחף לאורך ציר הציר.

ש: האם תותבי כתף יכולים לכלול הברגה פנימית או חיצונית?

ת: ניתן לעבד חוטים פנימיים או חיצוניים במהלך תהליך הפנייה, מה שמאפשר לתותב לשמש כריתוך הברגה או שרוול שמירה.

ש: אילו סובלנות עיבוד ניתן להחזיק במידות הכתף?

ת: סובלנות סטנדרטית היא ±0.02 מ"מ, בעוד שקטרים קריטיים, עובי כתפיים ומיקומי כתפיים יכולים להישמר עד ±0.005 מ"מ בהתבסס על דרישות התכנון.

ש: כיצד טיפולי משטח משפיעים על מידות הרכיבים המוגמרים?

ת: ציפוי ואנודיז מוסיפים עובי שכבה שנע בין 2 ל-20 מיקרון. גדלי עיבוד טרום-ללוחות מחושבים כדי להבטיח שמידות לאחר-טיפול תואמות למפרטי השרטוט.

ש: האם תותבי כתף מותאמים אישית זמינים עבור ריצות ייצור קטנות?

ת: גמישות בהגדרת CNC מאפשרת ייצור-חסכוני עבור אבות טיפוס-בנפחים נמוכים וכן להזמנות ייצור בנפח גדול-.

ש: איזה חומר מתאים לנקודות ציר-גבוהות?

ת: נושאי ברונזה, אלומיניום קשיח-אנודייז, פלדת סגסוגת מטופלת בחום-ופלסטיקה הנדסית כמו PEEK מציעים עמידות בפני שחיקה בנקודות ציר מסתובבות או מתנודדות.
